Basisinformatie.
| Model nr. | AT 36 |
| Type | Timingpoelie |
| Certificering | SGS, ROHS |
| Handelsmerk | Jbosun |
| Transportpakket | Doos, houten |
| Specificatie | SGS, ROHS |
| Oorsprong | Shenzhen, China |
| HS -code | 84839000 |
Productbeschrijving
We produceren van goede kwaliteit, concurrerend geprijsde timingpoelies in verschillende stijlen en maten voor klanten en standaardtoepassingen.
| Timingpoelie | |||||||
| Type | Riem nominale breedte | Riemschijfbreedte | Stap/hub | Flensdiameter | Flensdikte | Aantal tand (of als blauwdruk) | |
| T Type |
Mxl | 3.048 mm ~ 25,4 mm | 4 mm ~ 27 mm | Als uw verzoek | standaard | 1. 0 mm ~ 3. 0 mm | 15~200 |
| XL | 4.826 mm ~ 50,8 mm | 6 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| L | 9.398mm ~ 76,2 mm | 11 mm ~ 79 mm | 1,5 mm ~ 3. 0 mm | 10~200 | |||
| H | 9.398mm ~ 101,6 mm | 11 mm ~ 105 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
| XH | 19,05 mm ~ 127 mm | 21 mm ~ 131 mm | 1. 0 mm ~ 3. 0 mm | 18~120 | |||
| Xxh | 25,4 mm ~ 152,4 mm | 29 mm ~ 158 mm | 2. {0 mm ~ 3. 0 mm | 18~120 | |||
| T2.5 | 3mm -30 mm | 4mm -32 mm | 1. 0 mm ~ 3. 0 mm | 12~200 | |||
| T5 | 4 mm ~ 50 mm | 5mm -52 mm | 1. 0 mm ~ 3. 0 mm | 10~300 | |||
| T10 | 10 mm ~ 100 mm | 11 mm ~ 102 mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| T20 | 20 mm ~ 100 mm | 22 mm ~ 103 mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| OP 5 | 6 mm ~ 50 mm | 7 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| AT10 | 10 mm ~ 100 mm | 11 mm ~ 102 mm | 1,5 mm ~ 3. 0 mm | 12~200 | |||
| OP 20 | 20 mm ~ 100 mm | 22 mm ~ 103 mm | 1,5 mm ~ 3. 0 mm | 18~120 | |||
| Boogtype | 2M | 3mm -30 mm | 4 mm ~ 32 mm | 1,5 mm ~ 3. 0 mm | 15~200 | ||
| 3M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5M | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8M | 10 mm ~ 85 mm | 12mm -87 mm | 1. 0 mm ~ 3. 0 mm | 16~200 | |||
| 14M | 20 mm ~ 115 mm | 22mm -119 mm | 1,5 mm ~ 3. 0 mm | 18~200 | |||
| S2M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| S3M | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| S5M | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| S8M | 10 mm ~ 85 mm | 12mm -87 mm | 1,5 mm ~ 3. 0 mm | 16~200 | |||
| 2GT | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 15~200 | |||
| 3GT | 3mm -30 mm | 4 mm ~ 32 mm | 1. 0 mm ~ 3. 0 mm | 12~250 | |||
| 5gt | 10 mm ~ 50 mm | 11 mm ~ 52 mm | 1. 0 mm ~ 3. 0 mm | 14~300 | |||
| 8mgt | 10 mm ~ 85 mm | 12 mm ~ 87 mm | 1. 0 mm ~ 3. 0 mm | 10~200 | |||
Materialen en productie
Veel voorkomende materialen zijn aluminiumlegering, roestvrij staal, koolstofstaal en technische kunststoffen (zoals POM), die kunnen worden aangepast volgens de gebruiksomgeving en de belastingvereisten.

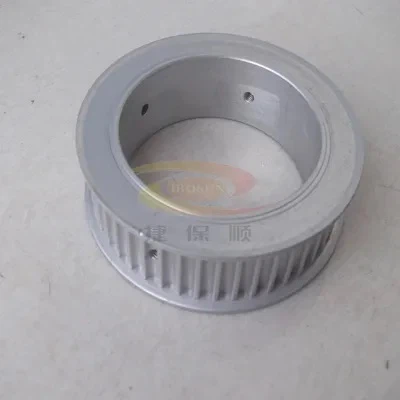

Hoge nauwkeurige freestechnologie wordt gebruikt om ervoor te zorgen dat de tandvorm perfect is samengevoegd met de AT20-synchrone riem om transmissiefouten en slijtage te verminderen.
Aluminium legeringsleien zijn meestal geanodiseerd om de corrosieweerstand en slijtvastheid te verbeteren; Stalen katrollen kunnen worden gefosfeerd of gespoten voor bescherming.
Specificaties en functies
Pitch: 20 mm (AT20 Standard)
Tandbereik: vanaf 18 tanden kunnen meerdere tandnummers worden aangepast om aan verschillende vereisten voor transmissieverhouding te voldoen.
Bandbreedte -aanpassing: geschikt voor AT20 Synchrone riemen met verschillende breedtes, gewone bandbreedtes zijn 25 mm, 32 mm, 50 mm, enz.
Apertuurontwerp: biedt een verscheidenheid aan diafragmaspecificaties, waaronder geen gat, geleidegat, taps toelopend gat, enz., Voor eenvoudige installatie op verschillende asdiameters.
Structureel ontwerp: optionele flens of flensloos ontwerp om een stabiele werking van de synchrone riem te garanderen en afwijking te voorkomen.
